Силовые ящики серии ЯРП предназначены для нечастой коммутации и защиты от токов короткого замыкания в трехфазных цепях переменного тока напряжением до 380 В и частотой 50 Гц, с системами заземления TNS и TN-CS. Подробнее на сайте http://euroecodom.ru/sovety/znakomimsya-s-yashhikami-yarp-i-ix-primeneniem.html.
Назначение силового ящика определяется моделью и техническими характеристиками. Среди широко используемых блоков питания можно отметить серии ЯББВУ, ЯРП, ЯРПП, ЯТП и ЯПР, которые имеют множество вариаций.
В серии ЯРПВУ предусмотрен блок питания, который подходит только для редко открываемых и закрытых ситуаций, до 3 раз в час. В этом случае необходимо заземлить электросети TN-C и TT. Такой блок питания может работать в диапазоне температур от -45 до + 40 ° C и влажности не выше 98%.
ЯРЭС — распределительный шкаф для электрических распределительных сетей с оперативным и резервным источниками питания.
Ящик ЯТП предназначен для питания локальных осветительных сетей напряжением 12 В, 24 В, 36 В или 42 В. Они изготовлены из штампованного листового металла. В этом случае использование автоматического выключателя является средством защиты.
ЯР и ЯРП — это блоки питания с переключателями, которые можно использовать до 6 раз в час (применимо к сетям с трехфазным переменным током и незаземленными нейтральными точками). Он также должен быть защищен от короткого замыкания отходящих проводов. Ящик устанавливается в вертикальной плоскости.
Одна из позиций — блок питания с переключателем YARP. Подключите входной провод и выходной провод. Цель: управление оборудованием, передающим, распределяющим и преобразующим энергию. Необходимо контролировать оборудование, потребляющее электроэнергию. Примечательной особенностью этой серии является наличие автоматического выключателя BP32 для размыкания / замыкания силовой цепи. Установка предохранителя фиксированная. В порошке.

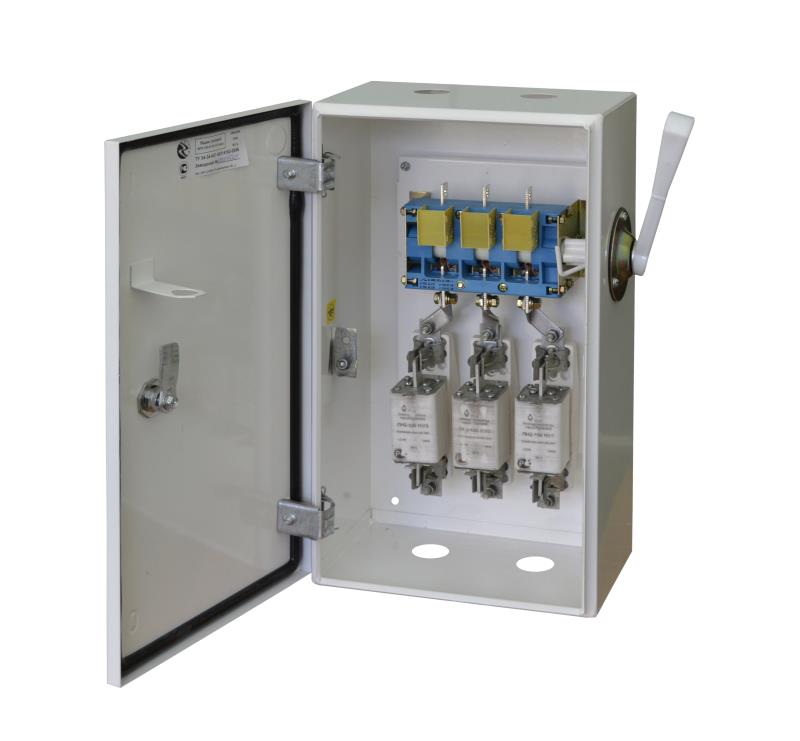

Конструктивное исполнение ящика ЯРП.
Коробка имеет цельную конструкцию для штамповки и сварки с дверью, которая может быть заперта на замок. Для установки входящего и отходящего кабелей в верхней и нижней частях корпуса предусмотрены отверстия, которые закрываются съемной крышкой.
На боковой стенке внизу корпуса находится болт заземления. Для обеспечения доступа к приводу выключателя, установленному в верхней части корпуса, в конструкции предусмотрен проем, закрытый крышкой.
Крепление ящика в вертикальной плоскости достигается приваркой проушин к задней стенке ящика.
